测温主机

测温主机是系统的核心设备，实现了温度解析和火警判断的功能。

图 2-5 测温主机外观图

测温主机尺寸图

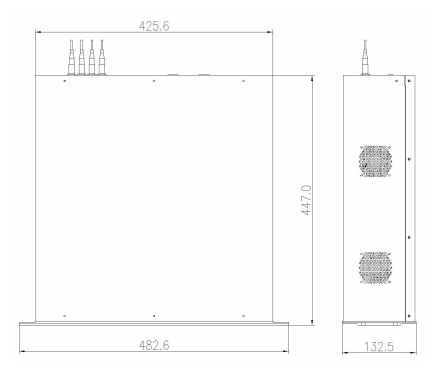

图 2-6 XR-GQ02 主机尺寸图

测温主机接口图

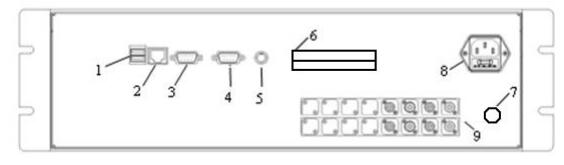

图 2-7 XR-GQ02 主机接口示意图

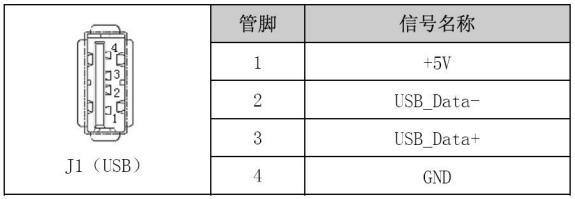

1 USB 接口（2 个），具体信号定义如下：

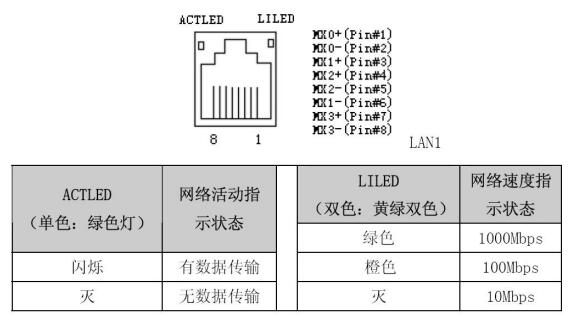

2 网络接口，用于连接 10M/100M/1000M 以太网，具体信号定义如下：

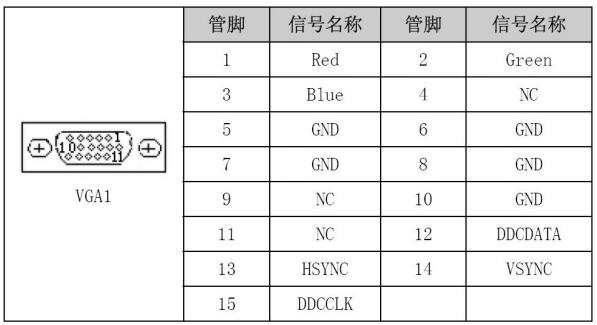

3 VGA 接口，用于连接显示器，具体信号定义如下：

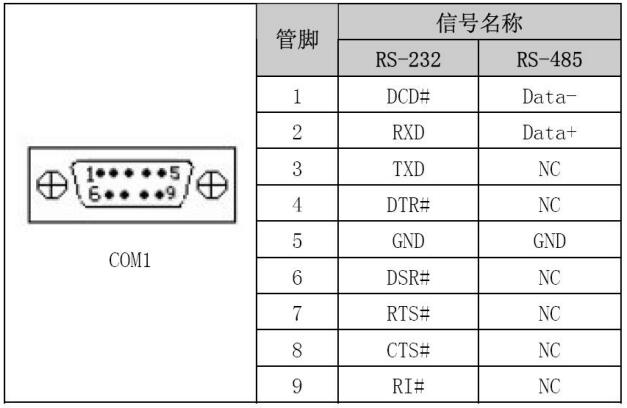

4 DB9 串口，用于连接 RS-232 或者 RS-485 设备(具体可根据需要，设备出厂时配置)，具体信号定义如下：

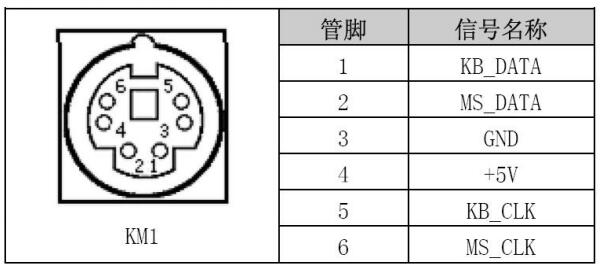

5 PS/2 接口，用于连接键盘或鼠标（需要通过随设备配送的一转二转接线连接），具体信号定义如下：

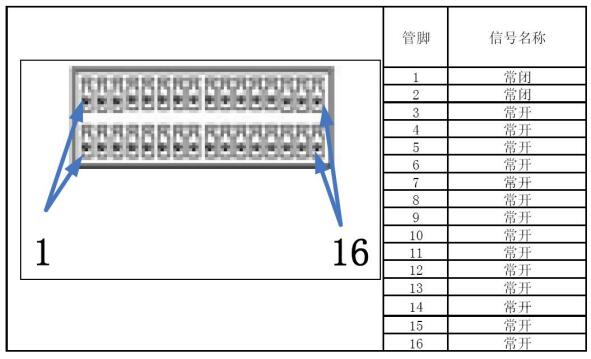

6 16 路继电器干接点输出，2A/125V. ，具体信号定义如下：

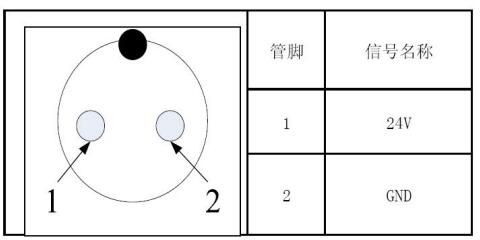

7 DC24V 直流电源接口，具体信号定义如下：

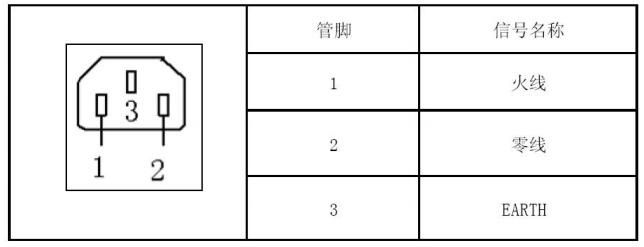

8 AC220V 交流电源接口（含保险丝），具体信号定义如下：

9 光纤通道接口，FC/APC 类型，用于连接传感光纤。
